Tryskací set BlastRazor Z-200 RCS s příslušenstvím

Kód: 10400251
Video
Značka: Contracor
106 500 Kč 88 016,53 Kč bez DPH
Skladem u dodavatele
Můžeme doručit do:
19.12.2024

Kompletní tryskací set

  • nádoba 200 litrů
  • tryskací hadice 20 m
  • tryska ø 9,5 mm
  • síto + víko
  • dálkové ovládání
  • výkon až 37 m2/hod.
  • ventil SGV pro nejagresivnější abraziva

Detailní informace

Detailní popis produktu

Kompletní tryskací set obsahuje nejen mobilní pískovací zařízení BlastRazor Z-200 RCS o objemu nádrže 200 litrů s dálkovým ovládáním procesu tryskání, ale také hadici dálkového ovládání, hadici na pískování (obě v délce 20 metrů), rychlospojku, držák trysky a vysoce odolnou trysku s vnitřním průměrem 9,5 mm. Set dodáváme se směšovacím ventilem SVG pro těžká a agresivní abraziva.

Všechny díly značky Contracor® jsou vyrobeny z kvalitních, vysoce odolných materiálů a jsou certifikovány označením CE, dokládajícím soulad s přísnými směrnicemi EU pro bezpečnost výrobků.



Balení tryskacího setu BlastRazor Z-200 RCS obsahuje:

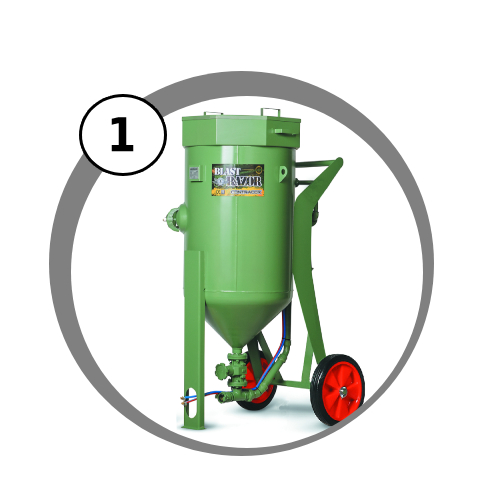

mobilní pískovací zařízení Blastrazor Z-200RCS

Mobilní pískovací zařízení BlastRazor Z-200 RCS má objem nádrže 200 litrů a je vybaveno dálkovým ovládáním procesu tryskání. Všechny tryskací stroje Contracor jsou standardně dodávány s vysoce účinným odlučovačem vlhkosti CAF, který zabraňuje vniku vlhkosti či oleje z kompresoru do nádrže.

páka DHM dálkového ovládání pro mobilní pískovací zařízení

Páka DMH s dálkovým ovládáním je společně s ventilem RCV a dvojitou hadicí Twinline součástí systému dálkového bezpečnostního ovládání pro tryskací zařízení. Umožňuje jednoduchou obsluhu jedním operátorem.

hadice dálkového ovládání Twinline pro mobilní tryskací zařízení

Hadice dálkového ovládání Twin-line je dodávána s koncovkami pro dálkové ovládání DMH a ventilem RCV. V setu v délce 20 metrů.

tryskací hadice Extrablast pro pískovací zařízení

Tryskací hadice Extra Blast-25 s rozměry 25 x 39 mm je vysoce odolná a vhodná pro jakýkoliv druh tryskání. V balení v délce 20 metrů. Na vyžádání lze pískovací set doplnit tryskací hadicí s jinými rozměry (délka, průměr).

držák trysky NHP pro mobilní pískovací zařízení

Držák trysky typu NHP-1 z nylonu se závitem 50 mm přišroubujete k hadici na abrazivo. V balení naleznete i gumové těsnění a šrouby.

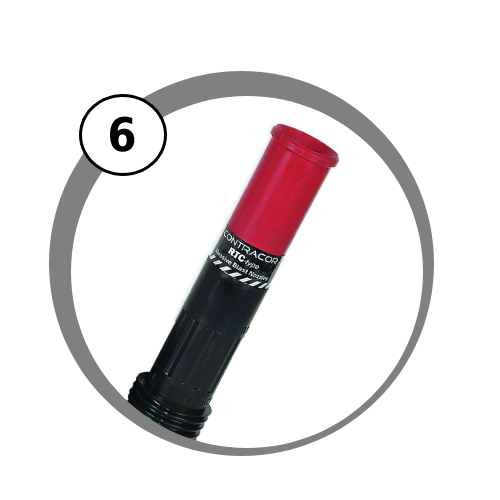

tryska RTC pro mobilní tryskací zařízení

Tryska RTC-9,5 typu Venturi je vyrobena z karbidu wolframu. Je vysoce odolná a má životnost až 400 hodin. Průměr trysky je 9,5 mm. Pro práci s tryskacím zařízením můžete použít i jiné typy trysek. Po dohodě je výměna trysky v pískovacím setu možná.

rychlospojka CQP pro mobilní pískovací zařízení

Rychlospojka CQP-1 je vyrobena z nylonu a součástí balení je gumové těsnění, ocelová pojistka a šrouby.

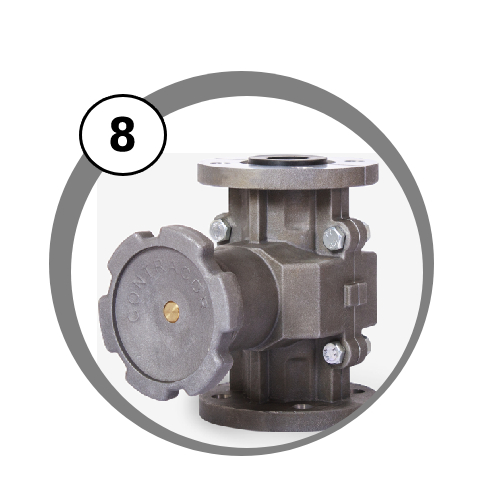

dávkovací ventil SVG pro mobilní páskovací zařízení

Dávkovací ventil SGV (kulový ventil) spolehlivě řídí přívod přesného množství těžkého nebo agresivního abraziva do proudění stlačeného vzduchu na výstupu tryskacího stroje.

víko a síto mobilního tryskacího zařízení

Víko a síto zabezpečuje, aby se do tryskacího mechanismu nedostaly nečistoty větších rozměrů, které by mohly zařízení ucpat či poškodit.

bajonetová rychlospojka CFT pro mobilní tryskací sety BlastRazor

Litinová bajonetová rychlospojka CFT, vnější závit 1 1/4". Kompatibilní se spojkami CQT-1, CQP-1. Vybavena gumovým těsněním. Se zařízením dodávána v počtu 2 kusů (na vzduch a tryskací hadici).

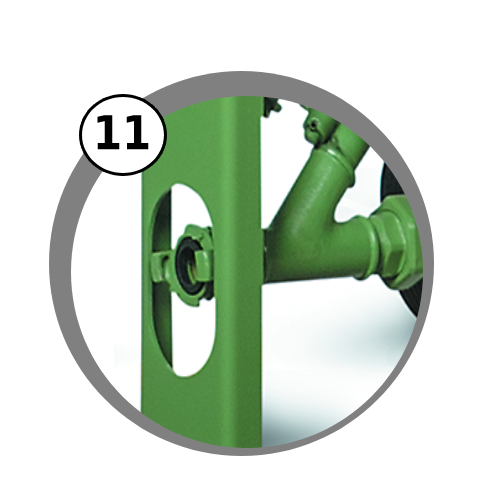

pogumované armatury mobilního tryskacího zařízení BlastRazor

Pogumované armatury - všechny tryskací stroje Contracor 100 a 200 litrů jsou opatřeny pogumovanými armaturami v místech s největším zatížením. Armatury a potrubí jsou tak chráněny proti otěru, což výrazně snižuje potřebu náročných oprav a finančních nákladů při jejich výměně.



Zařízení je určeno především na vysokovýkonné pískování kovových konstrukcí a staveb, mostů, nádrží, potrubí či betonových povrchů. Čištění až do stupně SA-3,0, výkon až 37 m2/h (dle zvoleného průměru trysky).

Tryskací zařízení BlastRazor je určeno pro tryskání jakýmkoliv suchým abrazivem s maximální zrnitostí 3,5 mm.



Máte-li v plánu pískování méně agresivními abrazivy, pak jsou vhodné trysky Classic TC z wolfram-karbidu typu Venturi s životností až 400 hodin. V naší nabídce najdete klasické trysky, ale i dvojité, krátké nebo vnitřní typu GTC

Pro pískování agresivními abrazivy jsou vhodnější trysky Classic B4C z bor-karbidu typu Venturi s životností až 1.000 hodin. V nabídce najdete klasické, dvojité i vnitřní trysky.

Pokud chcete tryskat různě agresivními typy abraziv, pak vám doporučujeme vysoce výkonné a odolné trysky řady Performer Ventoriho typu s životností 400, 600 nebo 1.000 hodin.





Technické specifikace
Max. pracovní tlak 10 bar
Kapacita nádrže 200 l
Pracovní teplota -10/50°C
Průměr nádoby 609 mm
Výška nádoby 1480 mm
Hmotnost setu 165 kg



Spotřeba stlačeného vzduchu
Průměr trysky Tryskání S ochrannou kuklou Minimální přísun vzduchu
5,0 mm 1,6 m3/min 0,3 m3/min 1,9 m3/min
6,5 mm 2,3 m3/min 0,3 m3/min 2,6 m3/min
8,0 mm 3,9 m3/min 0,3 m3/min 4,2 m3/min
9,5 mm 5,5 m3/min 0,3 m3/min 5,8 m3/min
11,0 mm 7,2 m3/min 0,3 m3/min 7,5 m3/min
12,5 mm 9,6 m3/min  0,3 m3/min 9,9 m3/min

* je vhodné připočíst rezervu (ztráty ve vedení hadic, spojích, sušičce vzduchu, tryska se obrušuje  = zvětšuje, atd.)


Tabulka výkonnosti
Průměr trysky  5,0 mm 6,5 mm 8 mm  9,5 mm  11 mm  12,5 mm
Výstup stlačeného vzduchu při tlaku 8 bar  1,9 m³/min 2,6 m³/min 4,2 m³/min 5,8 m³/min 7,5 m³/min 9,9 m³/min
Průměrný výkon SA2 7 m²/h  10 m²/h  15 m²/h  21 m²/h  28 m²/h  37 m²/h
SA2½ 4 m²/h  5 m²/h  9 m²/h  14 m²/h  21 m²/h  28 m²/h
SA3 3 m²/h   4 m²/h  6 m²/h  9 m²/h  13 m²/h   17 m²/h

Průměrná spotřeba abraziva

SA2 45 kg/m 40 kg/m  35 kg/m   32 kg/m  29 kg/m  28 kg/m
SA2½ 65 kg/m 58 kg/m  51 kg/m  46 kg/m  42 kg/m  40 kg/m
SA3 88 kg/m 78 kg/m  68 kg/m  62 kg/m  56 kg/m  54 kg/m



Abyste mohli využít maximální potenciál a efektivnost mobilního pískovacího setu, je nutné ho připojit k vhodnému typu kompresoru (není součástí tryskacího setu). Při výběru kompresoru dávejte pozor na to, aby měl dostatečný výkon na výtlaku. S výběrem ideálního kompresoru pro vaši pískovačku vám rádi poradíme.

Při používání tohoto zařízení je nutné se chránit ochrannou kuklou s přívodem vzduchu a vzduchovým filtrem, ochranným oblekem, koženými rukavicemi a speciální obuví. Pro úplné vybavení doporučujeme zakoupit kompletní ochranný set Aspect či Comfort.



Mobilní tryskací set je standardně dodáván v demontovaném stavu. Pokud budete mít zájem o sestavení kompletního setu naší firmou, možno objednat zde.

Doplňkové parametry

Kategorie: Mobilní tryskací zařízení - kompletní sety
Hmotnost: 80 kg
objem tryskací nádrže: 200 l
pracovní tlak : max. 10 bar
pracovní teplota: -10/50 °C
výkon: až 37 m2/hod.
hmotnost setu: 165 kg
průměr nádoby: 609 mm
výška nádoby: 1480 mm

mobilní tryskací zařízení Blastrazor

ukázka venkovního pískování

ukázka výškového pískování
