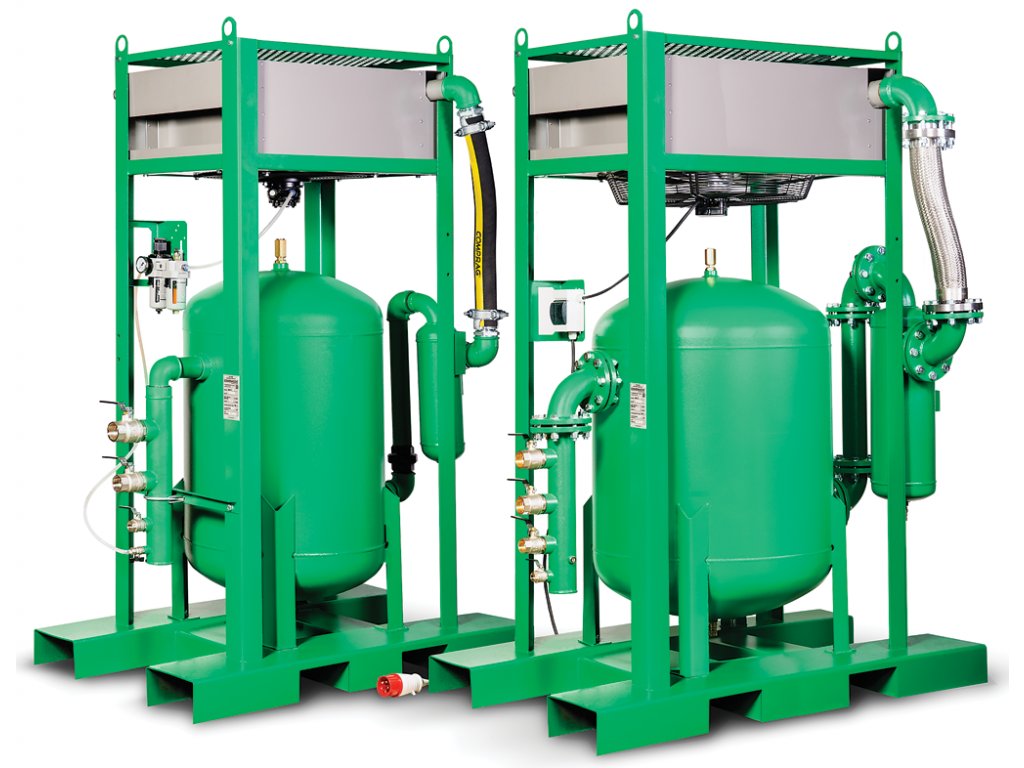

Dochlazovače vzduchu MEX

Neohodnoceno



Ochlazují stlačený vzduch a zároveň z něj odstraňují olej a kondenzát. Vybaveny koalesačním filtrem.

K dispozici s pneumatickým či elektrickým pohonem.

Cena od 69 578,51 Kč bez DPH
od 84 190 Kč
Značka Contracor
Kategorie Úprava stlačeného vzduchu
Zvolte variantu
Kód produktu 14380011 Model: MEX-E-1 84 190 Kč
69 578,51 Kč bez DPH

Kód produktu 14380012 Model: MEX-E-2 103 890 Kč
85 859,50 Kč bez DPH

Kód produktu 14380013 Model: MEX-E-3 145 990 Kč
120 652,89 Kč bez DPH

Kód produktu 14380001 Model: MEX-P-1 88 990 Kč
73 545,45 Kč bez DPH

Kód produktu 14380002 Model: MEX-P-2 104 590 Kč
86 438,02 Kč bez DPH

Kód produktu 14380003 Model: MEX-P-3 154 890 Kč
128 008,26 Kč bez DPH



Dochlazovače vzduchu MEX odstraňují při tryskání kondenzát a olej z proudu vzduchu. Přítomnost kondenzátu a oleje v zařízení vede ke spékání abrazivního materiálu a potenciálnímu zablokování dávkovacích ventilů, hadic a trysek. Suchý a čištěný stlačený vzduch zabraňuje spékání abrazivního materiálu, zvyšuje výkon a snižuje náklady na údržbu. Dochlazovače vzduchu MEX jsou účinným prostředkem pro odstranění až 95 % kondenzátu a oleje, které se běžně vyskytují ve stlačeném vzduchu. Suchý vzduch zabraňuje vlhnutí abrazivního materiálu, což by mohlo vést k většímu opotřebení, zkrácení doby životnosti a častým opravám.

Stlačený vzduch proudící z dieselového kompresoru má vysokou teplotu – přibližně 90°C. Při takové teplotě obsahuje stlačený vzduch velké množství vlhkosti ve formě páry. Pokud není používán náhradní chladič a cyklonový filtr kondenzátu, může se do stlačeného vzduchu dostat až 21,5 litrů vody za hodinu (s kompresorem pracujícím při výkonu 5,7 m3/min a tlaku 7 bar). Dochlazovače vzduchu MEX ochladí stlačený vzduch na teplotu o 3° - 10° C vyšší než teplota okolí. Jakmile je vzduch ochlazen, pára kondenzuje a ze systému se vyloučí až 95 % kondenzované vlhkosti.

Je kompatibilní s jakýmkoliv přenosným i stacionárním šroubovým kompresorem.

Vlastnosti dochlazovačů vzduchu MEX
  • odolná svařovaná konstrukce
  • pneumatický nebo elektrický pohon
  • účinný cyklonový filtr
  • rozdělovač do tří nebo čtyř kulových ventilů
  • regulátor tlaku / filtr / mazivo (MEX-P)
  • spouštěč stykače v uzavřeném pouzdře (MEX-E)
  • závěsná ucha a zdvihací vidlice

dochlazovac-mex

Model MEX-P

Je vybaven regulátorem tlaku pro řízení průtoku vzduchu ventilátoru a filtrem a mazivem pro zajištění dlouhé životnosti pneumatického pohonu.

dochlazovace-vzduchu-mex

Model MEX-E

Je vybaven spouštěčem stykače s ochranou proti vlhkosti a prachu.

dochlazovac-vzduchu-mex

Dochlazovače vzduchu MEX jsou vybaveny cyklonovými a koalesačními filtry schopnými eliminovat až 95 % kondenzované vlhkosti ze stlačeného vzduchu.

dochlazovace-mex

Koalesační filtr

Stlačený vzduch uvnitř přijímače prochází skrz síťovinový koalesační prvek. Vlhkost a olej jsou uloženy na mřížce a tvoří velké kapky, které působením gravitace padají na spodní část filtru.

Jak funguje model MEX-E

Stlačený vzduch z kompresoru vstupuje do chladiče, kde je chlazen ventilátorem napájeným elektrickým pohonem, který je zapnutý přes elektrický spínač. Chlazený vzduch je přiváděn z chladiče do cyklonového filtru, kde je vzduch vysušen. Stlačený vzduch z cyklonového filtru putuje do koalesteru, kde je vlhkost ze vzduchu definitivně odstraněna. Odtud vstupuje stlačený vzduch do rozdělovače, odkud může být dodáván současně třem spotřebičům.

Jak funguje model MEX-P

Stlačený vzduch z kompresoru vstupuje do chladiče, kde je chlazen ventilátorem poháněným pneumatickým pohonem. Rychlost ventilátoru je nastavena pomocí regulátoru tlaku na jednotce pro přípravu vzduchu. Chlazený vzduch z chladiče je přiváděn do cyklonového filtru, kde je vzduch vysušen. Poté vzduch putuje do koalesteru, kde je vlhkost definitivně odstraněna. Odtud vstupuje stlačený vzduch do rozdělovače, odkud může být dodáván současně třem spotřebičům, stejně tak i pneumatickému motoru přes jednotku pro přípravu vzduchu. V přístroji pro přípravu vzduchu se přidává olej, aby se snížilo opotřebení pohyblivých komponent pneumatického motoru.

Technické údaje
  MEX-E-1 MEX-E-2 MEX-E-3 MEX-P-1 MEX-P-2 MEX-P-3
Max. pracovní tlak 12 bar
Kapacita 20 m3/min 30 m3/min 45 m3/min 20 m3/min 30 m3/min 45 m3/min
Napětí 380~ /50 Hz -
Napájení 0,135 kW 0,82 kW 0,83 kW -
Tlak vzduchového motoru (min/max) - 2/6 bar
Spotřeba stlačeného vzduchu s min/max tlakem vzduch. motoru - 0,6/1,4 m3/min
Připojení závitů, vstup 1,5" (38 mm) 2" (50 mm) 3" (76 mm) 1,5" (38 mm) 2" (50 mm) 3" (76 mm)
Připojení závitů, výstup

1 x 0,75" (19 mm)
1 x 1" (25 mm)
1 x 1,25" (32 mm)

1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
1 x 1,5" (38 mm)
1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
2 x 1,5" (38 mm)
1 x 0,75" (19 mm)
1 x 1" (25 mm)
1 x 1,25" (32 mm)
1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
1 x 1,5" (38 mm)
1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
2 x 1,5" (38 mm)



Rozměry

Model Výška Šířka Délka Váha
MEX-E-1 1 709 mm 701 mm 1 160 mm 220 kg
MEX-E-2 1 872 mm 816 mm 1 300 mm 251 kg
MEX-E-3 2 069 mm 1 122 mm 1 600 mm 450 kg
MEX-P-1 1 709 mm 701 mm 1 160 mm 215 kg
MEX-P-2 1 872 mm 816 mm 1 300 mm 245 kg
MEX-P-3 2 069 mm 1 122 mm 1 600 mm 445 kg
