Dochlazovače vzduchu ACP/ACE




Dochlazovače vzduchu ACP/ACE ochlazují stlačený vzduch a zároveň z něj odstraňují olej a kondenzát.

K dispozici s pneumatickým či elektrickým pohonem.

Cena od 45 363,64 Kč bez DPH
od 54 890 Kč
Značka Contracor
Kategorie Úprava stlačeného vzduchu
Zvolte variantu
Kód produktu 14390011 Model ACE/ACP: ACE-1 54 890 Kč
45 363,64 Kč bez DPH

Kód produktu 14390012 Model ACE/ACP: ACE-2 67 990 Kč
56 190,08 Kč bez DPH

Kód produktu 14390013 Model ACE/ACP: ACE-3 98 490 Kč
81 396,69 Kč bez DPH

Kód produktu 14390001 Model ACE/ACP: ACP-1 60 990 Kč
50 404,96 Kč bez DPH

Kód produktu 14390002 Model ACE/ACP: ACP-2 69 990 Kč
57 842,98 Kč bez DPH

Kód produktu 14390003 Model ACE/ACP: ACP-3 105 990 Kč
87 595,04 Kč bez DPH



Dochlazovače vzduchu ACP/ACE odstraňují při tryskání kondenzát a olej z proudu vzduchu. Přítomnost kondenzátu a oleje v zařízení vede ke spékání abrazivního materiálu a potenciálnímu zablokování dávkovacích ventilů, hadic a trysek. Suchý a čištěný stlačený vzduch zabraňuje spékání abrazivního materiálu, zvyšuje výkon a snižuje náklady na údržbu. Dochlazovače vzduchu ACP/ACE jsou účinným prostředkem pro odstranění až 95 % kondenzátu a oleje, které se běžně vyskytují ve stlačeném vzduchu. Suchý vzduch zabraňuje vlhnutí abrazivního materiálu, což by mohlo vést k většímu opotřebení, zkrácení doby životnosti a častým opravám.

Stlačený vzduch proudící z dieselového kompresoru má vysokou teplotu – přibližně 90°C. Při takové teplotě obsahuje stlačený vzduch velké množství vlhkosti ve formě páry. Pokud není používán náhradní chladič a cyklonový filtr kondenzátu, může se do stlačeného vzduchu dostat až 21,5 litrů vody za hodinu (s kompresorem pracujícím při výkonu 5,7 m3/min a tlaku 7 bar). Dochlazovače vzduchu ACP/ACE ochladí stlačený vzduch na teplotu o 3° - 10° C vyšší než teplota okolí. Jakmile je vzduch ochlazen, pára kondenzuje a ze systému se vyloučí až 95 % kondenzované vlhkosti.

Je kompatibilní s jakýmkoliv přenosným i stacionárním šroubovým kompresorem.

Vlastnosti dochlazovačů vzduchu ACP/ACE
  • přenosný design
  • pneumatický nebo elektrický pohon
  • účinný cyklonový filtr
  • rozdělovač do tří nebo čtyř kulových ventilů
  • regulátor tlaku / filtr / mazivo (ACP)
  • spouštěč stykače v uzavřeném pouzdře (ACE)
  • nafouknutelná kola

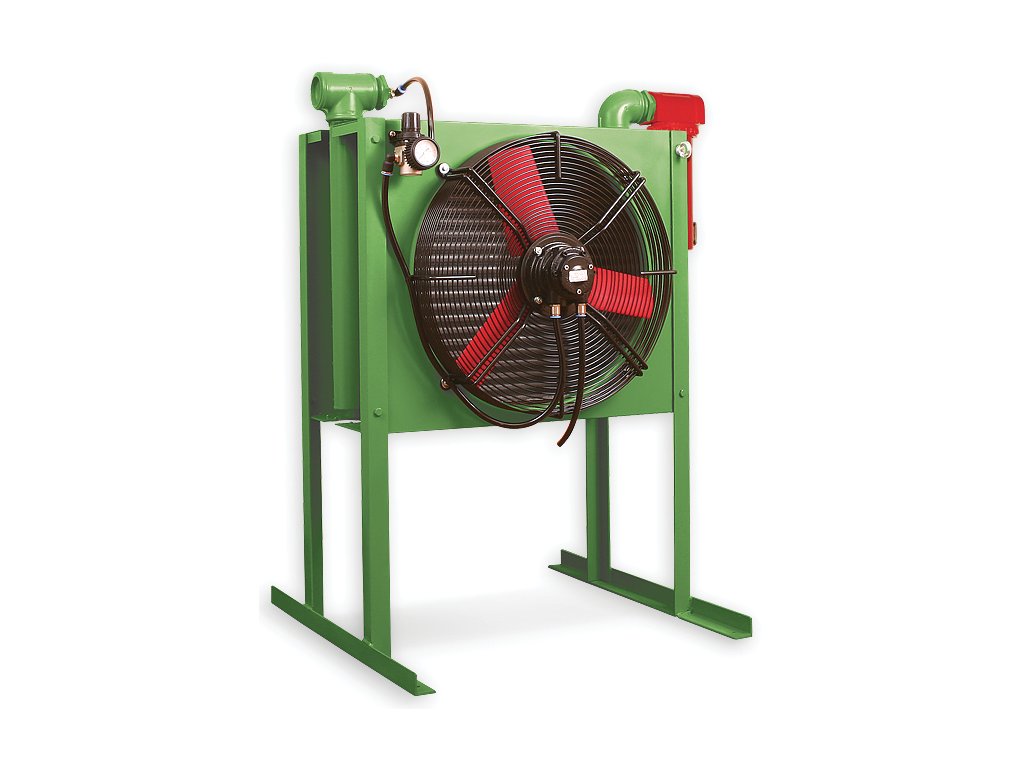

dochlazovace-vzduchu-acp-ace

Model ACP

Je vybaven regulátorem tlaku pro řízení průtoku vzduchu ventilátoru a filtrem a mazivem pro zajištění dlouhé životnosti pneumatického pohonu.

dochlazovace-vzduchu-acp

Model ACE

Je vybaven spouštěčem stykače s ochranou proti vlhkosti a prachu.

dochlazovace-vzduchu-ace

Dochlazovače vzduchu ACP/ACE jsou vybaveny cyklonovými filtry schopnými eliminovat až 95 % kondenzované vlhkosti ze stlačeného vzduchu.



Jak funguje model ACE

Stlačený vzduch z kompresoru vstupuje do chladiče, kde je chlazen ventilátorem napájeným elektrickým pohonem, který je zapnutý přes elektrický spínač. Chlazený vzduch je přiváděn z chladiče do cyklonového filtru, kde je vzduch vysušen. Odtud vstupuje stlačený vzduch do rozdělovače, odkud může být dodáván současně třem spotřebičům

Jak funguje model ACP

Stlačený vzduch z kompresoru vstupuje do chladiče, kde je chlazen ventilátorem poháněným pneumatickým pohonem. Rychlost ventilátoru je nastavena pomocí regulátoru tlaku na jednotce pro přípravu vzduchu. Chlazený vzduch z chladiče je přiváděn do cyklonového filtru, kde je vzduch vysušen. Odtud vstupuje stlačený vzduch do rozdělovače, odkud může být dodáván současně třem spotřebičům, stejně tak i pneumatickému motoru přes jednotku pro přípravu vzduchu. V přístroji pro přípravu vzduchu se přidává olej, aby se snížilo opotřebení pohyblivých komponent pneumatického motoru.

Technické údaje
  ACE-1 ACE-2 ACE-3 ACP-1 ACP-2 ACP-3
Max. pracovní tlak 12 bar
Kapacita 20 m3/min 30 m3/min 45 m3/min 20 m3/min 30 m3/min 45 m3/min
Napětí 380~ /50 Hz -
Napájení 0,3 kW 0,9 kW 0,7 kW -
Tlak vzduchového motoru (min/max) - 2/6 bar
Spotřeba stlačeného vzduchu s min/max tlakem vzduch. motoru - 0,6/1,4 m3/min
Připojení závitů, vstup 1,5" (38 mm) 2" (50 mm) 3" (76 mm) 1,5" (38 mm) 2" (50 mm) 3" (76 mm)
Připojení závitů, výstup

1 x 0,75" (19 mm)
1 x 1" (25 mm)
1 x 1,25" (32 mm)

1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
1 x 1,5" (38 mm)
1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
2 x 1,5" (38 mm)
1 x 0,75" (19 mm)
1 x 1" (25 mm)
1 x 1,25" (32 mm)
1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
1 x 1,5" (38 mm)
1 x 0,75" (19 mm)
1 x 1,25" (32 mm)
2 x 1,5" (38 mm)



Rozměry

Model Výška Šířka Délka Váha
ACE-1 1 500 mm 735 mm 950 mm 82 kg
ACE-2 1 500 mm 840 mm 1 080 mm 103 kg
ACE-3 1 500 mm 1 050 mm 1 280 mm 153kg
ACP-1 1 500 mm 735 mm 950 mm 76 kg
ACP-2 1 500 mm 840 mm 1 080 mm 96 kg
ACP-3 1 500 mm 1 050 mm 1 280 mm 146 kg
