Adsorpční sušičky vzduchu ADX - Comprag

Kód: 14400050
od 54 390 Kč od 44 950,41 Kč bez DPH

Zvolte variantu

  • Adsorpční sušičky Comprag ADX účinně odstraňují vlhkost ze stlačeného vzduchu.
  • Konstantní tlak rosného bodu na -40°C.
  • Dva adsorpční sloupce ADX jsou vybaveny kvalitními ventily s dlouhou životností.
  • 10 minutový cyklus přepínání mezi sloupci a regenerace vysoušedla je řízen elektronickým regulátorem.

Detailní informace

ADX-20
Na dotaz | 14400050
54 390 Kč
44 950,41 Kč bez DPH
ADX-30
Na dotaz | 14400051
59 890 Kč
49 495,87 Kč bez DPH
ADX-40
Na dotaz | 14400052
69 890 Kč
57 760,33 Kč bez DPH
ADX-50
Na dotaz | 14400053
77 090 Kč
63 710,74 Kč bez DPH
ADX-70
Na dotaz | 14400054
99 890 Kč
82 553,72 Kč bez DPH
ADX-90
Na dotaz | 14400055
110 490 Kč
91 314,05 Kč bez DPH
ADX-125
Na dotaz | 14400056
177 090 Kč
146 355,37 Kč bez DPH
ADX-160
Na dotaz | 14400057
192 690 Kč
159 247,93 Kč bez DPH
ADX-200
Na dotaz | 14400058
217 890 Kč
180 074,38 Kč bez DPH
ADX-250
Na dotaz | 14400059
241 290 Kč
199 413,22 Kč bez DPH

Detailní popis produktu

Adsorpční sušičky Comprag ADX jsou vysoce účinným zařízením pro odstraňování vlhkosti ze stlačeného vzduchu. Udržují konstantní tlak rosného bodu na -40°C. Mají dva velké sloupce naplněné optimálním množstvím vysoušecího prostředku. Stlačený vzduch stoupá střídavě do sloupců přiměřenou rychlostí s relativně vysokou dobou kontaktu s vysoušečem k zajištění účinného sušení. Když je vysoušeč v jednom sloupci příliš vlhký, tok stlačeného vzduchu se přepne na druhý sloupec. Sloupce jsou vybaveny ohřívači pro regeneraci vysoušeče.

Adsorpční sloupce ADX jsou vybaveny vysoce kvalitními funkčními ventily s dlouhou životností. Přepínání mezi sloupci a regenerace vysoušedla je řízena elektronickým regulátorem s 10 minutovým cyklem.

Vlastnosti
  • Plně automatický provoz
  • Konstantní tlakový rosný bod -40°C pro efektivní odstranění vlhkosti
  • Vysoce kvalitní vysoušeč se specificky hrubým povrchem
  • Optimální cyklus 10 minut
  • Nastavitelný proud vzduchu
Optimální doba cyklu 10 minut

 susicka-adx-comprag

Adsorpční sušičky Comprag pracují při optimálním výkonu po dobu 10 minut. Snížení počtu cyklů snižuje provozní zátěž na přijímačích, uzavíracích ventilech a vysoušeči. Navíc dlouhý cyklus snižuje tlakovou ztrátu při obnově provozního tlaku. Dvouminutový sušící cyklus používající suchý stlačený vzduch k vyčištění sloupce spotřebuje asi 7,5 % suchého stlačeného vzduchu. Adsorpční sušičky Comprag ADX fungující v desetiminutovém cyklu používají v průměru pouze asi 1 % celkového množství vyčištěného vzduchu.

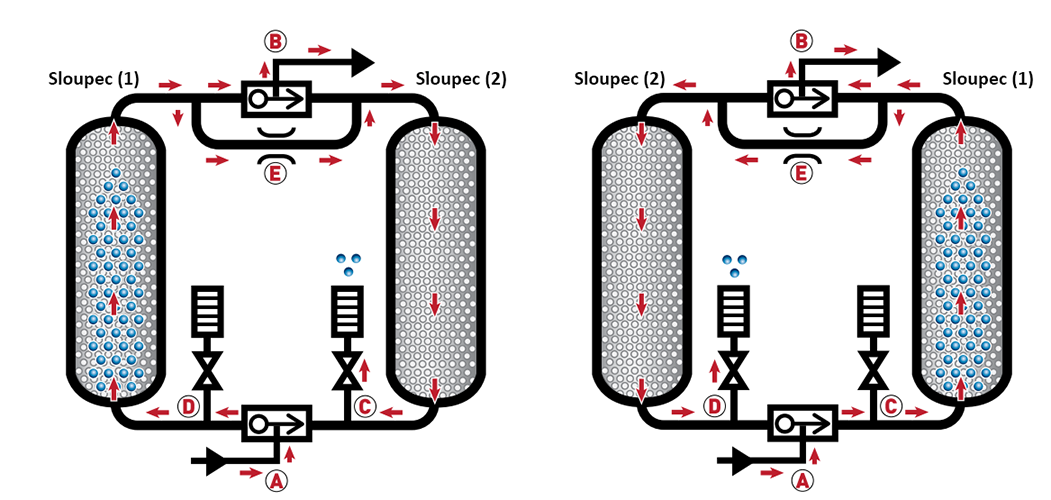

Jak sušičky ADX fungují

 jak-funguje-susicka-adx-comprag

Sloupec (1) je v cyklu sušení. Vlhký vzduch proudí z kompresoru přes spodní ventil (A) do sloupce (1). Tlak ve sloupci (1) stoupá na pracovní tlak kompresoru. Sušící činidlo ve sloupci (1) odstraňuje vlhkost ze stlačeného vzduchu. Suchý stlačený vzduch je přiváděn směrovým řídícím ventilem (B) do systému stlačeného vzduchu.
Sloupec (2) je v cyklu regenerace. Malé množství suchého stlačeného vzduchu (E) (proplachovací vzduch) je vedeno přes sloupec (2). Vypouštěcí ventil (C) se otevře a vzduch společně s vlhkostí nahromaděnou ve sloupci (2) se vypouští přes vypouštěcí ventil s tlumičem ven.
Sloupce si střídají funkce v 10 minutovém cyklu. Vypouštěcí ventil (C) sloupce (2) se uzavře a ventil (D) sloupce (1) se otevře. Současně se spouští spodní ventil (A) a vlhký vzduch proudí z kompresoru do sloupce (2), který se přepne do sušicího cyklu. Sloupec (1) se přepne do regeneračního cyklu a vypouští nahromaděnou vlhkost.

Tabulka modelů a jejich specifikací
Číslo modelu Model Průtok vzduchu* (m3/min) Max. pracovní tlak (bar) Šroubový spoj Jmenovité napětí (fáze/V/Hz)
14400050 ADX-20 2,00 10 G 1" 1/230/50
14400051 ADX-30 3,00 10 G 1"
14400052 ADX-40 4,00 10 G 1 1/4"
14400053 ADX-50 5,00 10 G 1 1/4"
14400054 ADX-70 7,00 10 G 1 1/2"
14400055 ADX-90 9,00 10 G 1 1/2"
14400056 ADX-125 12,50 10 G 2"
14400057 ADX-160 16,00 10 G 2"
14400058 ADX-200 20,00 10 G 2 1/2"
14400059 ADX-250 25,00 10 G 2 1/2"

* Měřeno dle ISO 7183

Rozměry
Model Výška (mm) Šířka (mm) Hloubka (mm) Váha (kg)
ADX-20 1220 800 600 90
ADX-30 1500 800 600 111
ADX-40 1850 800 800 175
ADX-50 2130 800 800 200
ADX-70 1950 1040 800 250
ADX-90 2200 1040 800 300
ADX-125 2320 1275 1000 500
ADX-160 2320 1320 1000 565
ADX-200 2320 1430 1000 720
ADX-250 2630 1430 1000 800
